JDH型大拉桿橫向波紋補償器
作者 Admin
瀏覽
發布時間 2011-04-22
名稱：JDH型大拉桿橫向波紋補償器
我廠生產的大拉桿橫向波紋補償器是集國內外同類產品的成功經驗，潛心研究出的一種工藝先進，安裝使用方便的管道設備。其中大中口徑的大拉桿橫向波紋補償器是我公司的拳頭產品之一，尤其在設計和生產大拉桿橫向波紋補償器方面，在國內外已處于絕對領先水平。
使用說明：
大拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。大拉桿橫向波紋補償器由接管、二個波紋管以及大拉桿等零件構成。大拉桿橫向波紋補償器能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。
工作溫度≤420℃疲勞壽命1500次

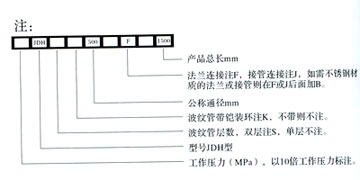

設計溫度：-20°C-400°C 產品代號：JXH 型號標注：JXH 波紋管形式： 壓力-通徑-補償量

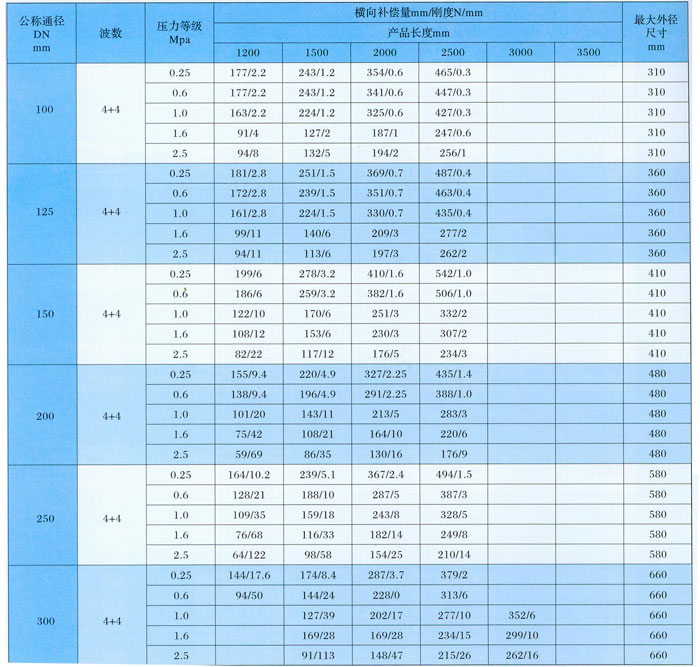

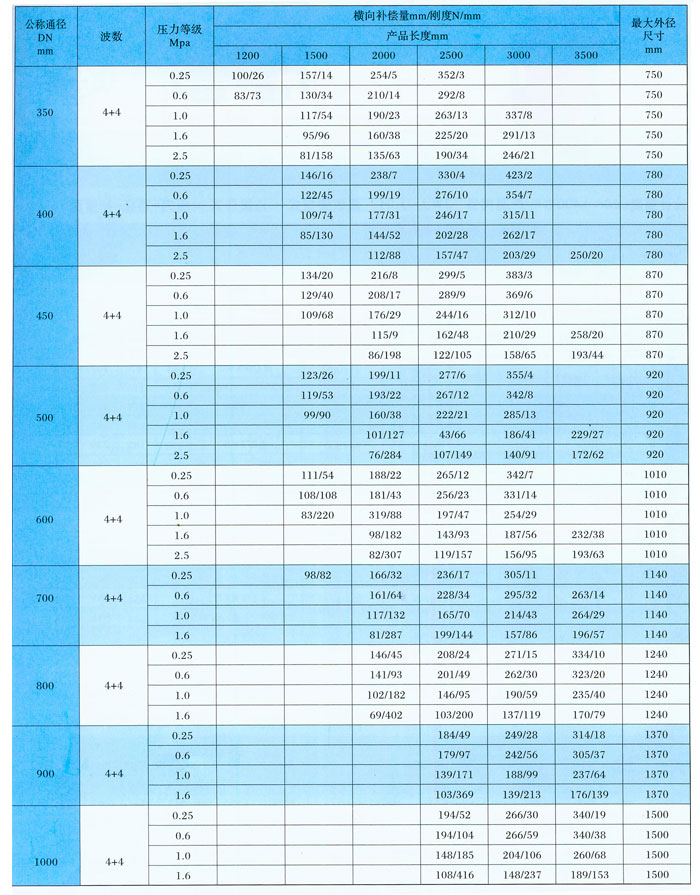

大拉桿橫向波紋補償器技術參數：
注：如需法蘭連接按照JB81-59標準供貨，可根據用戶要求或其他標準供貨
注：通徑超過ф1000的大拉桿橫向型補償器請提供相應的參數，如需法蘭連接按照JB81-59標準，可根據用戶或其它標準供貨。
