VSSJAF型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。

產品型號：VSSJAF型

全國咨詢電話：15903663076　0371-64393352

獲取優惠報價

在線咨詢方案

產品介紹

雙法蘭傳力接頭適用范圍

VSSJAF型雙法蘭傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

雙法蘭傳力接頭安裝簡要說明：

傳力接頭分類有：?jiǎn)伟l(fā)蘭傳力接頭、雙法蘭松傳力接頭、可拆式雙法蘭傳力接頭。

傳力接頭材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

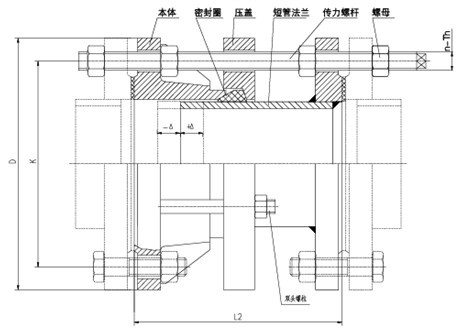

VSSJAF型雙法蘭傳力接頭材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法蘭	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	長螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

VSSJAF型雙法蘭傳力接頭數據表

公稱通徑	管子外徑	外形尺寸		伸縮量	法蘭連接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
	Dw	L	L1		D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-￠14	185	145	4-￠18
80	89				190	150	4-￠18	200	160	8-￠18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-￠18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-￠22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				370	335	12-￠18	395	350	12-￠22
300	325	350	130	65	440	395	12-￠22	445	400	12-￠22
350	377				490	445	12-￠22	505	460	16-￠22
400	426				540	495	16-￠22	565	515	16-￠26
450	480				595	550	16-￠22	615	565	20-￠26
500	530				645	600	20-￠22	670	620	20-￠26
600	630				755	705	20-￠26	780	725	20-￠30
700	720				860	810	24-￠26	895	840	24-￠30
800	820	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	920				1075	1020	24-￠30	1115	1015	28-￠33
1000	1020				1175	1120	28-￠30	1230	1160	28-￠36
1200	1220				1405	1340	32-￠33	1455	1380	32-￠40
1400	1420				1630	1560	36-￠36	1675	1590	36-￠42
1500	1520				1730	1660	36-￠36	-	-	-
1600	1620				1830	1760	40-￠36	1915	1820	40-￠48
1800	1820				2045	1970	44-￠40	2115	2020	44-￠48
2000	2020				2265	2180	48-￠42	2325	2230	48-￠48
2200	2220				2475	2390	52-￠42	2550	2440	52-￠56
2400	2420				2685	2600	56-￠42	2760	2650	56-￠56
