VSSJAFC型可拆式雙法蘭傳力接頭

VSSJAFC型可拆式雙法蘭傳力接頭連接方式：法蘭式，

VSSJAFC型可拆式雙法蘭傳力接頭工作壓力：0.6-1.6MPA

VSSJAFC型可拆式雙法蘭傳力接頭公稱通經：65-3200mm

VSSJAFC型可拆式雙法蘭傳力接頭使用介質：水、污水

VSSJAFC型可拆式雙法蘭傳力接頭使用溫度：常溫

VSSJAFC型可拆式雙法蘭傳力接頭密封材料：NBR，

VSSJAFC型可拆式雙法蘭傳力接頭制造標準：GB/T12465-2007

產品型號：VSSJAFC型

全國咨詢電話：15903663076　0371-64393352

獲取優惠報價

在線咨詢方案

產品介紹

VSSJAFC型可拆式雙法蘭傳力接頭連接方式：法蘭式，

VSSJAFC型可拆式雙法蘭傳力接頭工作壓力：0.6-1.6MPA

VSSJAFC型可拆式雙法蘭傳力接頭公稱通經：65-3200mm

VSSJAFC型可拆式雙法蘭傳力接頭使用介質：水、污水

VSSJAFC型可拆式雙法蘭傳力接頭使用溫度：常溫

VSSJAFC型可拆式雙法蘭傳力接頭密封材料：NBR，

VSSJAFC型可拆式雙法蘭傳力接頭制造標準：GB/T12465-2007

VSSJAFC型可拆式雙法蘭傳力接頭

套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

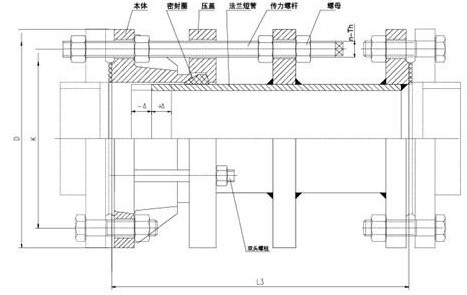

VSSJAFC型可拆式雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。

適用范圍

VSSJAFC型可拆式雙法蘭傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

安裝簡要說明：

VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。

PN0．6MPa的可拆式雙法蘭傳力接頭的基本尺寸

公稱通經 DN	管子外徑 Dw	接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑 D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑 D	螺栓孔中心圓直徑D1	n/個	do		min	max
65	76	160	130	4	14	450	420	180	40	17．9
80	89	190	150		18	460				20．6
100	114	210	170		18					28．4
125	140	240	200	8	18					37．1
150	168	265	225							46．2
200	219	320	280							57．4
250	273	375	335	12						76．3
300	325	440	395		22	485	445	395	50	94．6
350	377	490	445							122．7
400	426	540	495	16						141．1
450	480	595	550	16						158．1
500	530	645	600	20						186．2
600	630	755	705	20	26	500	465	415		261．9
700	720	860	810	24	26	500	465	415		324．5
800	820	975	920		30	680	630	570	60	516．7
900	920	1075	1020							570．3
1000	1020	1175	1120	28						658．8
1200	1220	1405	1340	32	33	750	680	620		984．4
1400	1420	1630	1560	36	36	750	680	620		1273．1
1600	1620	1830	1760	40	36	770	700	640		1767．2
1800	1820	2045	1970	44	39	770	700	640		1981．7
2000	2020	2265	2180	48	42	830	730	670		2483．4
2200	2220	2475	2390	52		860	760	700		3086．3
2400	2420	2685	2600	56		860	760	700		3456．4
2600	2620	2905	2810	60	48	1000	880	800	80	3844．3
2800	2820	3115	3020	64						4307．8
3000	3020	3315	3220	68						4738．1
3200	3220	3525	3430	72						5134．7

PN1.0MPa的可拆式雙法蘭傳力接頭的基本尺寸

公稱通經 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑D	螺栓孔中心圓直徑D1	n/個	do		min	max
65	76	185	145	4	18	460	420	380	40	19．9
80	89	200	160	8						22．9
100	114	220	180							31．6
125	140	250	21O							41．2
150	168	285	240		22					51．2
200	219	340	295							63．8
250	273	395	350	12						84．8
300	325	445	400			485	445	395	50	105．1
350	377	505	460			485				136．3
400	426	565	515	16	26	495				157．3
450	480	615	565	16						175．7
500	530	670	620	20						206．9
600	630	780	725	20	30	510	465	415		291．1
700	720	895	840	24	30	510	465	415		361．1
800	820	1015	950	24	33	690	630	570	60	574．2
900	920	1115	1050	28	33					633．7
1000	1020	1230	1160	28	36					732．2
1200	1220	1455	1380	32	39	740	680	620		1036．2
1400	1420	1675	1590	36	42	740	680	620		1340．9
1600	1620	1915	1820	40	48	800	700	640		1860．0
1800	1820	2115	2020	44		800	700	640		2086．1
2000	2020	2325	2230	48		840	730	670		2614．3
2200	2220	2550	2440	52	56	880	760	700		3249．2
2400	2420	2760	2650	56		880	760	700		3638．3
2600	2620	2960	2850	60		1030	880	800	80	4046．7
2800	2820	3180	3070	64						4534．6
3000	3020	3405	3290	68	60					4987．4
