我廠生產的套管式插盤伸縮器，是集國內外同類產品的成功經驗，潛心研究出的一種工藝先進，安裝使用方便的管道設備。其中大中口徑的套管式插盤伸縮器是我公司的拳頭產品之一，尤其在設計和生產套管式插盤伸縮器方面，在國內外已處于絕對領先水平，我們竭盡全力為您服務！

產品型號：SS1套管式

全國咨詢電話：15903663076　0371-64393352

獲取優惠報價

在線咨詢方案

產品介紹

名稱：SS1套管式插盤伸縮器

型號：SS1

密封材料：NBR

材質：灰鑄鐵、球墨鑄鐵

優點：可以與球墨鑄鐵管道無焊縫、無法蘭連接

套管式伸縮器說明：

套管式伸縮器可為城鎮自來水塔、泵房、水表及閥門安裝拆換提供極大的方便，以及對長距離管道因溫差引起的伸縮問題，起到了良好的填補作用，代替了U型管。套管式伸縮器產品可用于給排水工程方面。同時也可根據用戶的需求而生產特殊參數系列的產品，以滿足于煤氣、石油、化工、水電等領域。

其連接形式有：雙盤式、插盤式、承盤式；法蘭連接尺寸按現行國家標準，可按用戶要求加防拉脫限位螺栓。

套管式伸縮器安裝注意事項：

1.安裝應在最大與最小長度之間，可根椐實際情況進行調整。

2.安裝時，松開填料壓盤各螺栓，調整好安裝長度，并將兩端與管子(或閥門、水表)按設計要求安裝好，再檢查填料是否放好，最后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。

3.伸縮器安裝在止回閥后。

4.伸縮器兩端必須設置支墩，它本身不承受軸向拉力，必要時可加防拉脫。

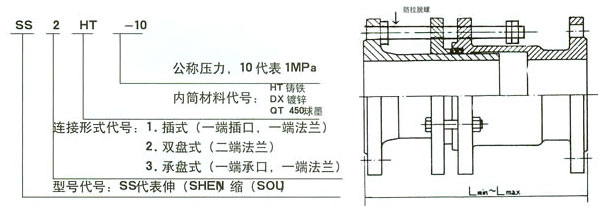

SS1套管式插盤伸縮器安裝數據表

型號	公稱通徑 DN	最大長度 Lmax	最小長度 Lmin	安裝長度 L
-0.6 SS1-1.0 -1.6	80	350	290	320
	100	410	330	370
	150	410	330	370
	200	410	330	370
	250	410	330	370
	300	460	360	410
	350	460	360	410
	400	460	360	410
	450	460	360	410
	500	520	400	460
	600	520	400	460
	700	570	440	505
	800	570	440	505
	900	660	510	585
	1000	660	510	585
